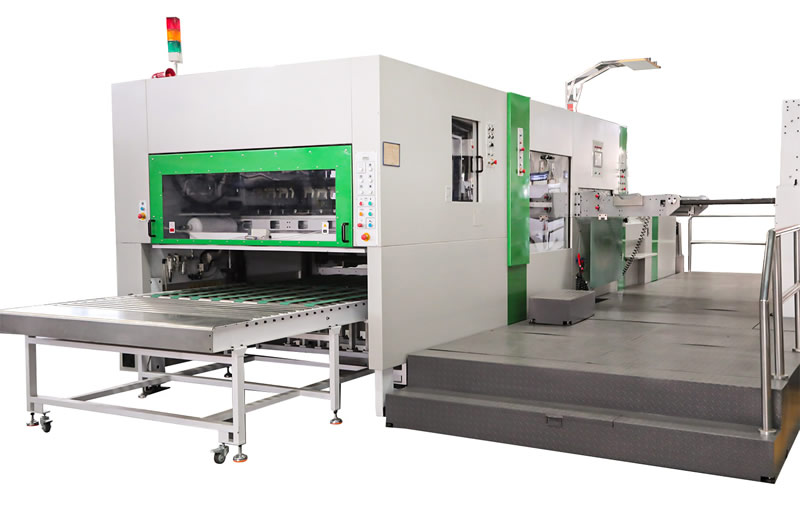

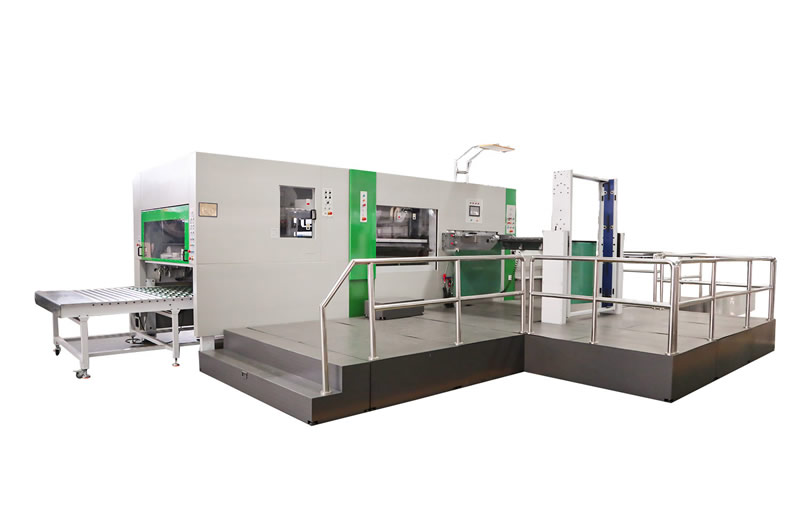

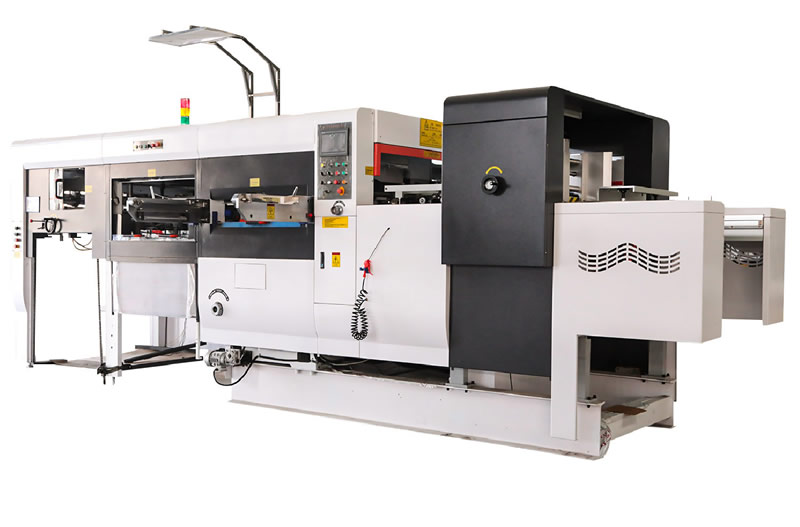

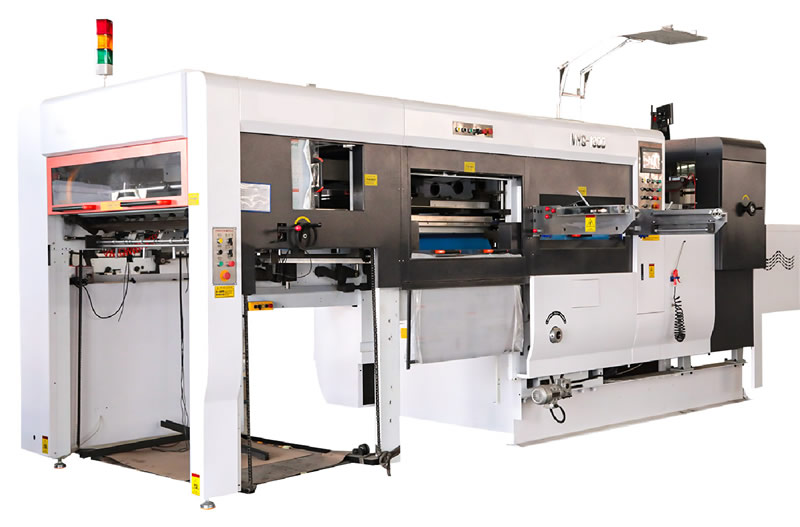

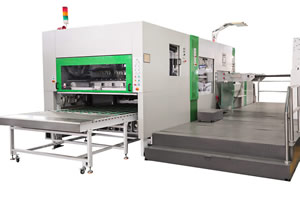

Автоматический плоско-высекальный пресс
Автоматический плоско-высекальный пресс выполняет высечку штампом картона, бумаги, гофрированного картона, кашировального гофрокартона. Оснащен секцией удаления облоя (система очистки, оснастка для удаления отходов): облой и отходы удаляются при работе, что значительно повышает производительность. Непрерывная работа даже при подаче и выгрузке позволяет сократить продолжительность рабочего процесса без ущерба качеству.
Особенности
- ПЛК управления с сенсорным экраном упрощает контроль работы. Удобный интерфейс позволяет отслеживать весь процесс высечку и моментально отображает ошибки и автоматически приостанавливает работу высекального пресса.
- Механизм подачи листа за переднюю кромку контролируется сервоприводом и имеет функцию настройки длины подаваемого картона, что минимизирует снижение прочности гофрированного картона.
- Мощный высоконапорный вентилятор обеспечивает стабильную транспортировку гофрокартона. Напор воздуха регулируется под производственные потребности.
- Секция снятия облоя (излишков) применяет систему определения центра, что ускоряет смену пластин.
- Система подачи заготовок гофрокартона автоматически подсчитывает количество. Гидравлическая подъёмная платформа позволяет выполнять непрерывную подачу и загрузку гофрированного картона.
- Уникальный зажим, обладающий специально обработанной зубчатой конструкцией, минимизирует расстояние зажима и экономит бумагу;
- Интервал между заготовками составляет 300-1-200, подходит для обработки картона большого размера, обеспечивает менее длительное время подачи бумаги, меньше зависит от операторов;
- Подача бумаги с передней кромки и комплектующие для подачи бумаги контролируются сервосистемой, обеспечивающей правильное место подачи каждой бумаги;
- Все запчасти изготовлены из ковкого чугуна, обладают превосходными механическими характеристиками, обеспечивают длительный срок службы машины.
Технические характеристики
| Модель |
|
|
|
| Макс. размер заготовки | 1670*1200 мм (65.75*47.24") |
1510*1120 мм (59.45*44.09") |
1320*980 мм (51.97*38.58") |
| Мин. размер заготовки | 500*550 мм (19.69*21.65") |
450*500 мм (17.72*19.69") |
350*450 мм (13.78*17.72") |
| Макс. размер вырубки | 1650*1180 мм (64.96*46.46") |
1490*1100 мм (58.66*43.31") |
1300*960 мм (51.18*37.80") |
| Макс. высечное давление | 450н/см² | 450н/см² | 450н/см² |
| Используемый гофрокартон | гофрокартон 3-10 мм (0.12-0.39") |
гофрокартон 3-10 мм (0.12-0.39") |
гофрокартон 3-10 мм (0.12-0.39") |
| Макс. механическая скорость | 4500 заготовок/час | 5000 заготовок/час | 5000 заготовок/час |
| Полная мощность | ~32 кВт | ~28.5 кВт | ~28.5 кВт |
| Полная мощность (с секцией снятия облоя) | 35 кВт | 28.5 кВт | 28.5 кВт |
| Вес | 27 т | 19.5 т | 16.5 т |
| Вес (с секцией снятия облоя) | 26 т | 21.5 т | 18.5 т |
| Габариты | 7000*2980*2450 мм (275.59*117.32*96.46") |
6200*2380*2356 мм (244.09*93.7*92.76") |
5900*2365*2346 мм (232.28*93.11*92.36") |
| Габариты (с секцией снятия облоя) | 8500*2365*2346 мм (334.65*93.11*92.36") |
7400*2365*2346 мм (291.34*93.11*92.36") |
7080x2356x2346 мм (278.74*92.76*92.36") |
