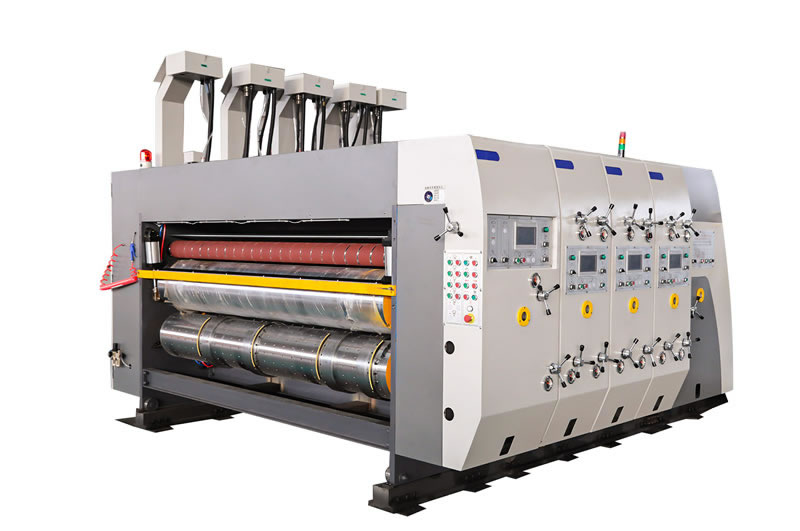

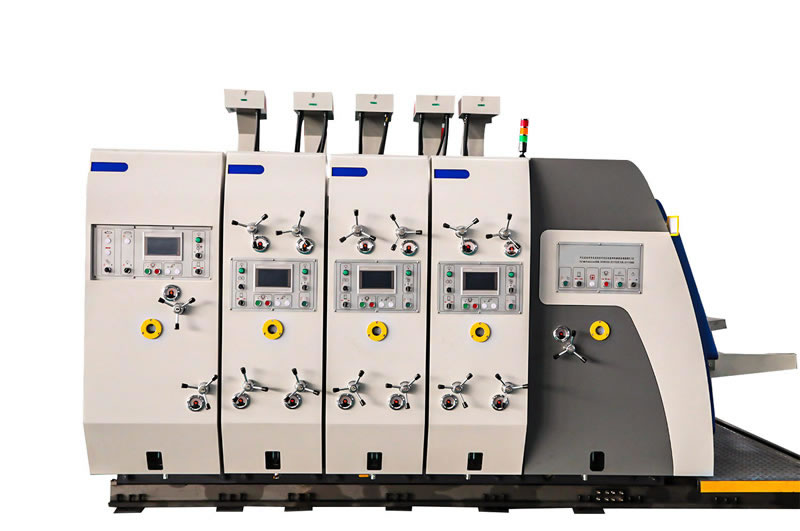

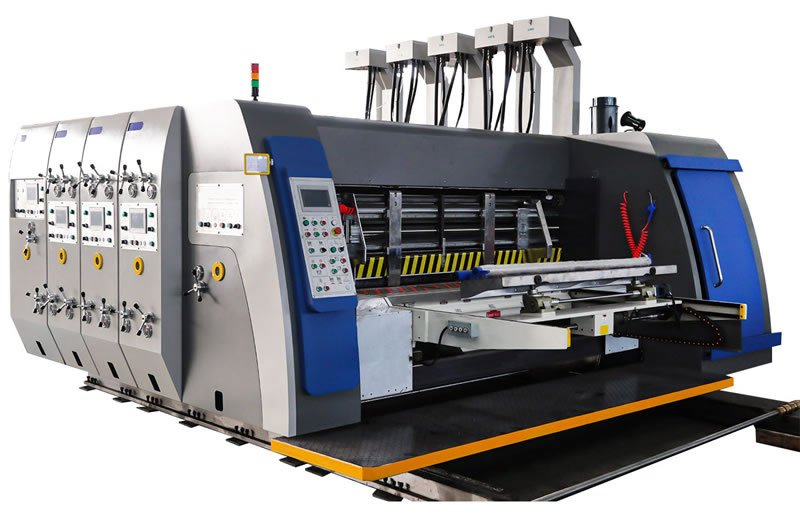

Автоматическая линия для производства гофрокоробов
Линия для производства гофротары, Флексопечатные линии
- Винтовая зубчатая передача и шестерни изготовлены методом высокочастотной закалки и полировки;
- Многоцветные принтеры можно комбинировать и подключать любым способом;
- ПЛК и 7-дюймовый сенсорный экран обеспечивают точное и надежное управление;
- После объединения блока подачи бумаги, блока печати и блока высечки машина электрически возвращается к нулю. Обычные коробки автоматически возвращаются к нулю и оснащены автоматической хроматографией, пробной печатью нескольких картонов, чтобы найти правильное место регистра и уменьшить отходы картона;

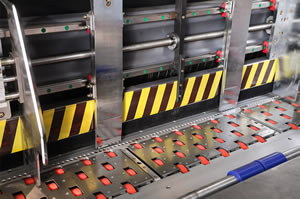

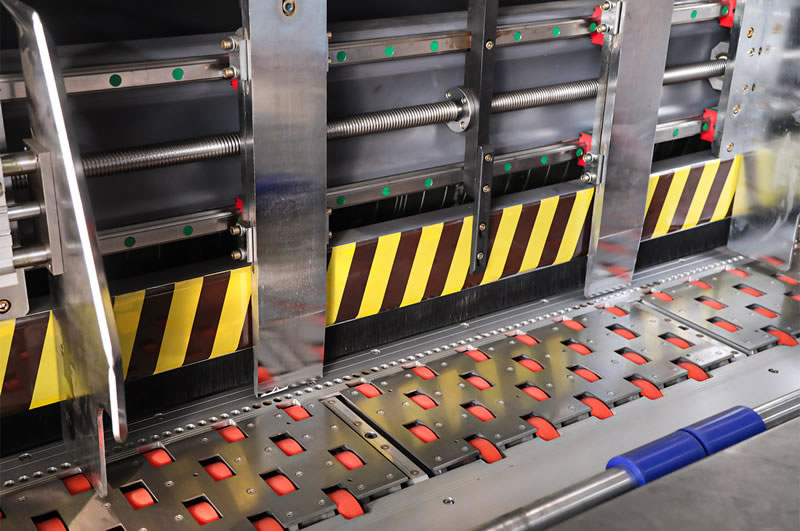

Устройство подачи бумаги
- Система подачи бумаги с передней кромки может значительно уменьшить застревание во время подачи бумаги;
- Боковая перегородка регулируется электрически, а передняя и задняя перегородки регулируются вручную;
- Счетчик подачи бумаги может устанавливать и отображать объем производства;
- Колесо подачи бумаги изготовлено из полиуретана, обладающего высокой силой трения и долговечностью;
Печатное устройство
- Все приводные шестерни смазываются методом распыления для снижения шума при работе и увеличения срока службы;
- Ролик изготовлен из прочной хромированной стали премиум-класса для повышения прочности
- Ролик, распределяющий краску, покрыт износостойкой резиной. Такой ролик параболического типа может предотвратить деформацию и улучшить перенос краски. Нитрил-бутадиеновый каучук с твердостью по Шору выше 60, гладкий перенос краски за счет специальной полировки. Склеивающий валик приводится в действие редукторным двигателем после остановки основной машины, обеспечивая автоматическое распределение краски.
- Цифровая регулировка фазы позволяет машине регулировать место печати на 360 градусов в продольном направлении, когда машина останавливается, экономя время на настройку и повышая эффективность производства;
- Пневматические подъемные устройства и автоматическое устройство распределения краски обеспечивают перенос краски при остановке основной машины и эффективное снижение неблагоприятных факторов высыхания краски, влияющих на печать во время паузы машины;
Устройство резки
- Зазор между роликом для высечки и роликом с резиновой прокладкой регулируется вручную (ролик для высечки можно вручную отрегулировать по оси ± 10 мм);
- Валик для высечки и мягкий валик соответствуют международным стандартам размеров. Формы и резиновые прокладки легко купить;
- Пневматический тормоз разделяет два валика после остановки подачи бумаги, уменьшая тем самым истирание мягкого валика;
- Высекальный ролик спроектирован с с высокой точностью и грузоподъемностью, с электрической регулировкой на 360 градусов для остановки и работы;
- Разные диаметры верхнего и нижнего высекального ролика, одинаковая линейная скорость роликов. Можно контролировать бесконечный и никогда не повторяющийся ход режущего ножа в периферийном направлении, обеспечивая сбалансированное истирание резиновой втулки;
- Компенсационное устройство используется для отслеживания и поддержания скорости буферного ролика, обеспечивая постоянство размера высечки каждой партии коробок.
Технические характеристики
| Модель | Ед. измерения |
|
|
|
|
| Макс. скорость | м/мин | 240(9448.82") | 200(7874.02") | 180(7086.61") | 140(5511.81") |
| Макс. размер заготовки | мм | 900*2150 (35.43*84.65") |
1200*2550 (47.24*100.39") |
1400*2550 (55.12*100.39") |
1600*2950 (62.99*116.14") |
| Макс. размер печати | мм | 860*2000 (33.86*78.74") |
1160*2400 (45.67*94.49") |
1400*2400 (55.12*94.49") |
1580*2800 (62.20*110.24") |
| Макс. размер заготовки при подаче с перескоком | мм | 1100*2150 (43.31*84.65") |
1500*2550 (59.06*100.39") |
1700*2550 (66.93*100.39") |
1900*2950 (74.80*116.14") |
| Точность цветной печати | шт/мин | ±0.5 | ±0.5 | ±0.5 | ±0.5 |
| Толщина картона | мм | 1.5-9(0.06*0.35") | 1.5-10(0.06-0.39") | 1.5-10(0.06-0.39") | 1.5-10(0.06-0.39") |
| Мин. дистанция между слоттерными ножами | мм | Тип R 140*140(5.51*5.51") | Тип R 160*160(6.30*6.30") | Тип R 160*160(6.30*6.30") | Тип R 160*160(6.30*6.30") |
| Тип L 245*60(9.65*2.36") | Тип L 265*65(10.43*2.56") | Тип L 265*65(10.43*2.56") | Тип L 265*65(10.43*2.56") | ||
| мм | 230(9.06") | 320(12.60") | 350(13.78") | 400(15.75") | |
| Мин. размер заготовки | мм | 280*630 (11.02*24.8") |
350*690 (13.78*27.17") |
380*720 (14.96*28.35") |
420*730 (16.54*28.74") |
