Продольно-резательная машина, 150/200/250 м/мин, SMBD-ANC Продольно-резательный станок, Автоматический рилевочно-резательный станок

Производство гофрокартона

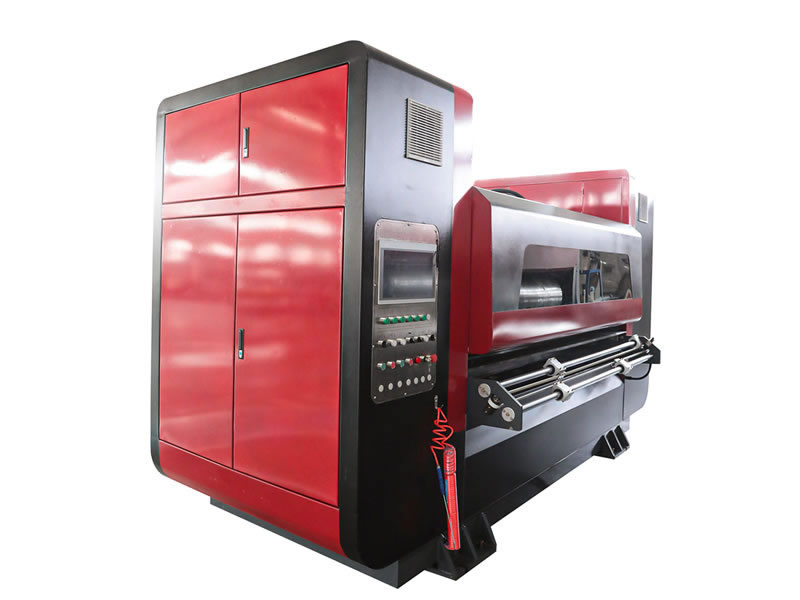

Продольно-резательная машина SMBD-АNС
Продольно-резательная машина SMBD-АNС Продольно-резательная машина SMBD-АNС Продольно-резательная машина SMBD-АNС Продольно-резательная машина SMBD-АNС Продольно-резательная машина SMBD-АNС
Отправить запрос

Особенности

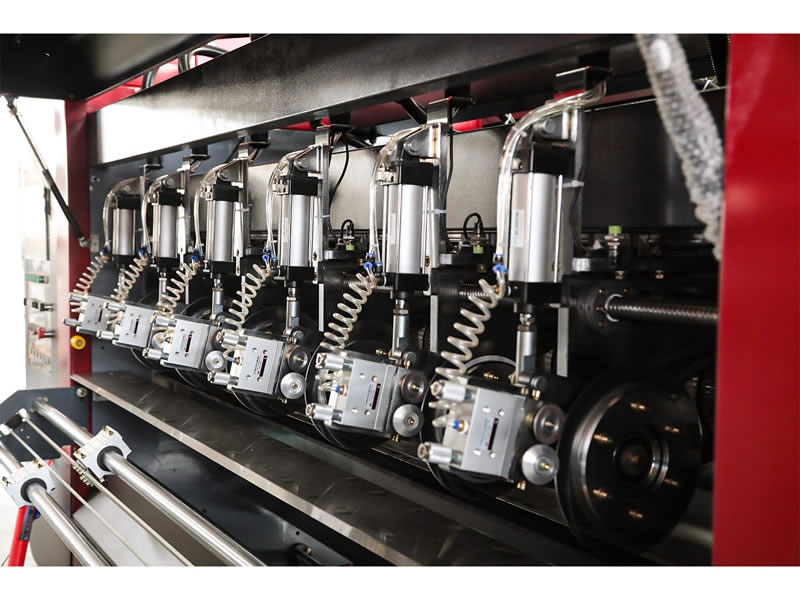

  • Ножи и рилевки регулируются независимыми двигателями для быстрой, точной и стабильной работы.
  • Инверторное управление применяется для контроля резки и рилевания, скорость синхронизируется с линий для производства гофрокартона.
  • Путем настройки верхних и нижних рилевочных муфт можно достичь минимальный зазор в 0 мм.
  • Доступны три режима рилевания.
  • Электрическое регулирование глубины рилевания.
  • Ножи изготовлены из вольфрамистой стали, что обеспечивает высокую долговечность. Есть встроенная функция ручной и автоматической самозаточки ножей.
  • Встроенная система управления поперечным движением.
  • Сенсорный экран HMI обеспечивает удобную и точную работу.
  • Стандартный интерфейс упрощает доступ к системе управления производством.
  • Память устройства позволяет сохранить до 999 заказов.
  • Специальная конструкция минимизирует вибрации.

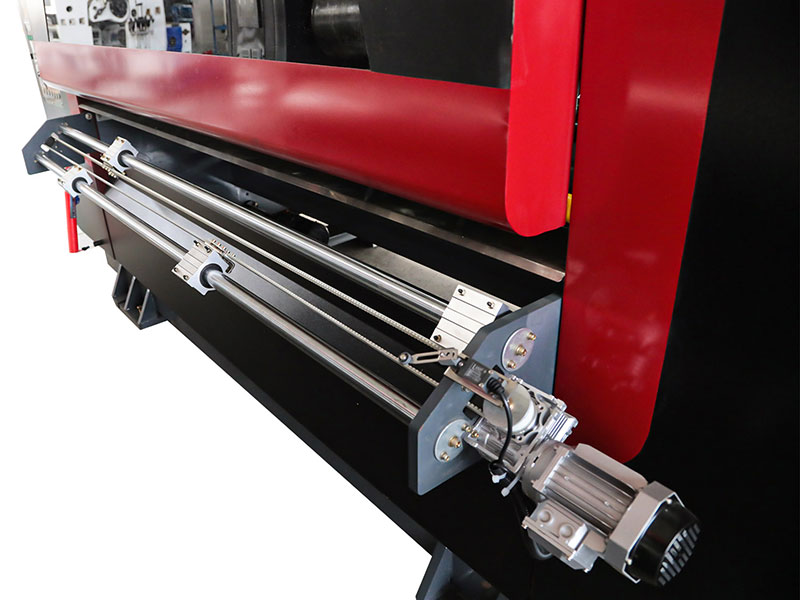

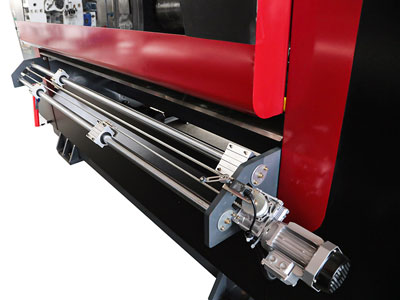

  • Линейный ползун высокой точности и шлифовальная шарико-винтовая передача обеспечивают точность позиционирования линии продольной резки.
  • Автоматическое отслеживание скорости производственной линии обеспечивает синхронизацию и совместимость с существующей административной системой производства.
  • Автоматическая или ручная заточка, управляемая компьютером, характеризуется легкостью и простотой обслуживания.
  • Синхронный ремень обладает высокой точностью, низким уровнем шума и длительным сроком службы.
  • Электрическая левая и правая направляющая 200 мм.
  • Продольный нож и подрезное колесо контролируются отдельным двигателем (изменение порядка за 1-3 секунды, обладает точностью ± 0,5 мм).
  • Синхронная ременная передача без зазоров и точный контроль энкодера.
  • Импортные фирменные компоненты, обеспечивающие идеальную работу.
  • Два станка могут использоваться попеременно, что гарантирует непрерывность резки без необходимости остановки станков.

Технические характеристики

Модель 1800 2200 2500
Эффективная ширина 1850 мм (72.83") 2250 мм (88.58") 2550 мм (100.39")
Мин. ширина резки 135 мм (5.31")
Мин. расстояние между рилевками 0 мм
Размер дискового ножа 260*158*1.3 мм (10.24*6.22*0.05")
Размер рилевочной муфты Верхний 162 мм (6.38"), нижний 162 мм (6.38")
Смена заказа (серво) 1-3 сек
Диапазон коррекции отклонения ±100 мм (3.94")
Точность ±0.5 мм (0.020")
Насадки резные/рилевочные 5/8 6/10 7/12
Количество сервопроводов 14 28 33
Мощность 16 кВт 20 кВт 21 кВт

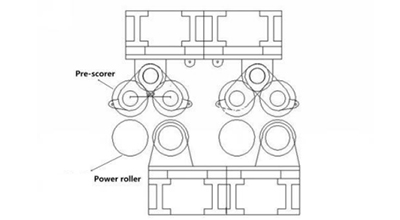

Габариты (тип предварительного рилевания) 3840*2100*2450 мм (151.18*82.68*96.46") 4240*2100*2450 мм (166.93*82.68*96.46") 4540*2100*2450 мм (178.74*82.68*96.46")
Габариты (стандартный тип) 3840*1720*2450 мм (151.18*67.72*96.46") 4240*1720*2450 мм (166.93*67.72*96.46") 4540*1720*2450 мм (178.74*67.72*96.46")
Глубина рилевания 12 мм(0.47")
Скорость (м/мин) 150/200/250 м (5905.51/7874.02/9842.52")/мин

Изображения

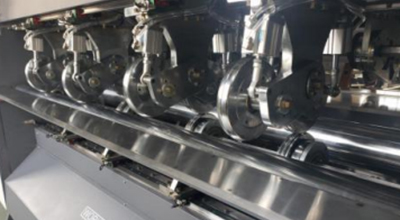

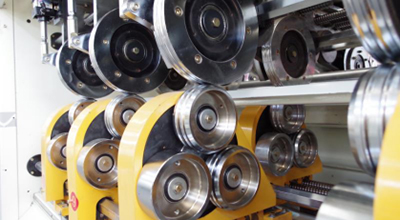

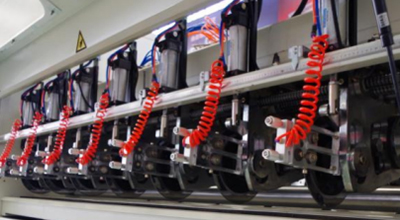

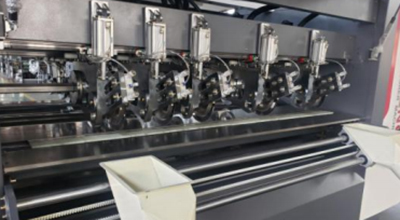

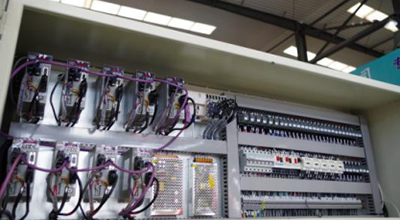

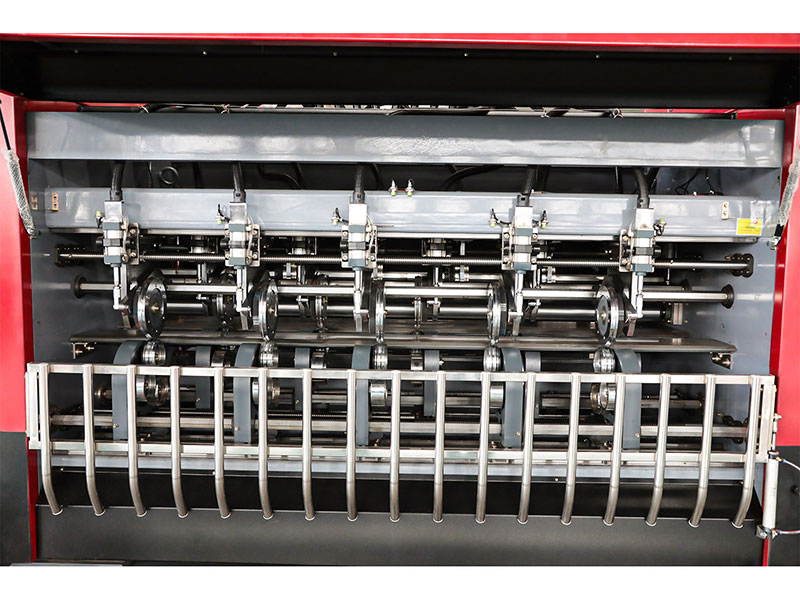

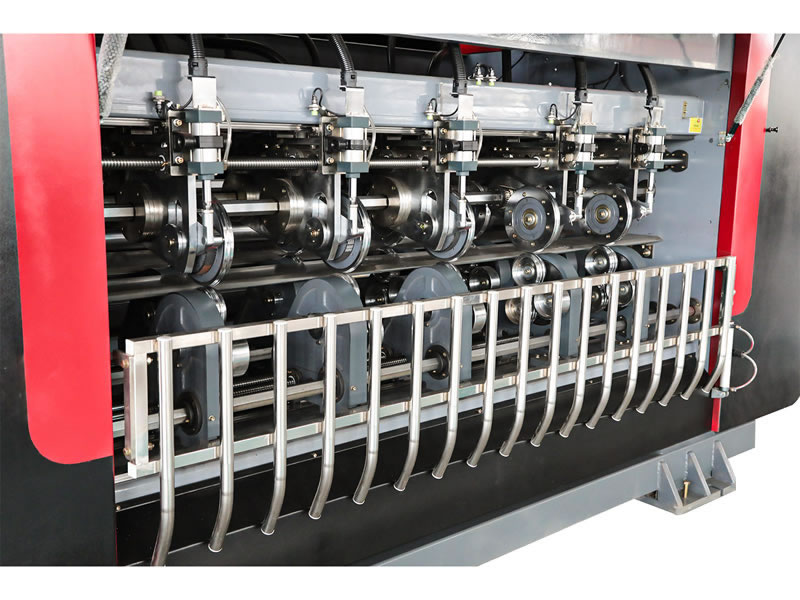

Продольно-резательная машина SMBD-АNС
Продольно-резательная машина SMBD-АNС
Продольно-резательная машина SMBD-АNС
Продольно-резательная машина SMBD-АNС
Продольно-резательная машина SMBD-АNС
Продольно-резательная машина SMBD-АNС
